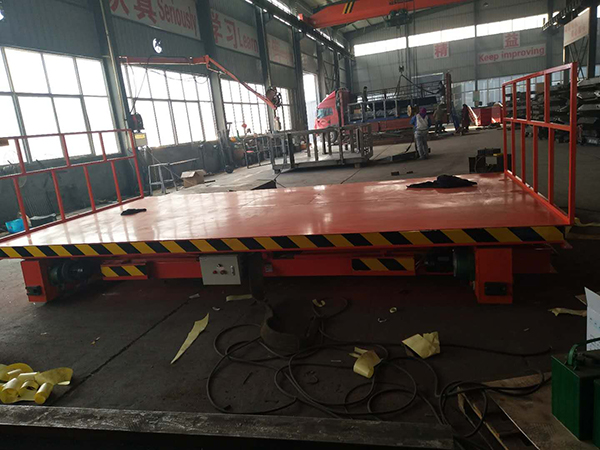

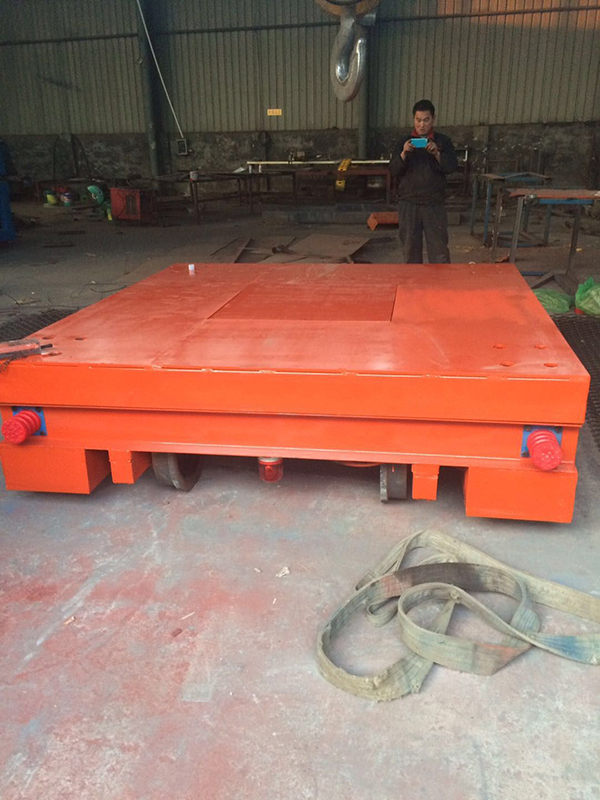

KPD系列是36V单相(三相)
低压轨道供电电动平车,以轨道滑触线供电。地面降压变压器将单相(三相)交流380V降压至单相(三相)36V安全电压输送到轨道上,经轨道受电装置馈送给平车,再经车载升压变压器升压为单相(三相)交流380V。给平车电机提供电力(三相时为YZ起重冶金用电机)。由于不用电缆,故安全可靠、不怕烫,不怕砸,不妨碍交叉运输,易实现遥控和自动化,给厂区运输布置以很大方便。但其轨道施工要求较高,须保证轨道绝缘,超过一定的运行距离时轨道应加铜排补偿线。运行距离较长时还必须增加降压变压器个数。
由于KPD 平车起动时流经轨道的起动电流非常大(达1000A),此时轨道末端有很大的电压降,造成单相电容电机起动困难,故单相
KPD平车最大载重吨位为50吨,载重50吨以上时采用三相36V低压轨道供电,YZ起重冶金用电机。
型号 |
KPD |
KPD6 |
KPD10 |
KPD16 |
KPD25 |
KPD40 |
KPD63 |
KPD100 |
---- |
KPDS |
KPDS6 |
KPDS10 |
KPDS16 |
KPDS25 |
KPDS40 |
KPDS63 |
KPDS100 |
KPDS160 |
额定载重(t) |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
台面尺寸(mm) |
长L |
3600 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
宽B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
高H |
550 |
550 |
580 |
650 |
700 |
850 |
900 |
1150 |
运行速度m/min) |
30 |
30 |
30 |
30 |
25 |
25 |
20 |
20 |
底部间隙(mm) |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
60 |
车轮直径(mm) |
400 |
400 |
400 |
500 |
500 |
600 |
600 |
600 |
轨内侧距C(mm) |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
轴距A(mm) |
2000 |
2000 |
2200 |
2500 |
2800 |
3200 |
3600 |
4500 |
电机型号/功率(Kw) |
KPD |
JDYP-11-6
2.2 |
JDYP-12-6
3.5 |
JDYP-21-6 5 |
JDYP-22-6
7.5 |
--- |
KPDS |
YZ 2.2 |
YZ 2.2 |
YZ 3.7 |
YZ 3.7 |
YZ 5.5 |
YZ 7.5 |
YZ 7.5 |
YZ 7.5×2 |
电源供电方式 |
KPD |
单相380V降压到36V经PDG-10S升压变压器升压至单相交流380V |
PDG-20S |
---- |
KPDS |
三相380V降压到36V经PSG-10S升压变压器升压至三相交流380V |
PSG-20S |
参考重量(t) |
2.5 |
2.7 |
3.5 |
4.6 |
6.0 |
8.6 |
10.6 |
22.5 |
推荐钢轨型号 |
P24 YB222-63 |
P38 GB183-63 |
P43 GB182-63 |
P50 GB181-63 |
车轮数量/轮压 |
4/2.2t |
4/3.3t |
4/5t |
4/7.5t |
4/11.5t |
4/18t |
4/27.5t |
8/22.8t |
注:1) 其他轨距、台面尺寸、载重吨位可按用户要求定制;
2) 无线遥控装置可选(KPDS型号);
3) 可选变频器调速电控(KPDZ型号); |
